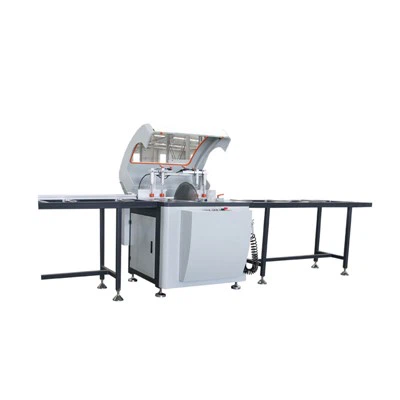

Después de que la hoja de sierra corta el material, la plataforma de trabajo es controlada por el cilindro de presión de aire y la hoja de sierra regresa al origen. Esta característica está diseñada para evitar materiales durante el procesamiento, especialmente diseñada para afectar la suavidad de la superficie y la precisión de la cuchilla de retorno de la hoja de sierra, de modo que la superficie de procesamiento del material sea más suave y precisa.
características funcionales
1.Alimentación automática, posicionamiento automático, inyección automática de aceite, aserrado automático;
2. Corte de sierra horizontal con hoja de sierra, adecuado para una variedad de materiales especiales;
3.con motor de husillo avanzado, bajo ruido, pequeña vibración;
4.en el modo de hoja usando el empuje de varilla de alambre del servomotor, alta estabilidad de aserrado;
5.La parte de alimentación utiliza el servomotor para accionar el husillo de bolas, con alta precisión;
6.La consola utiliza la pantalla táctil, el control PLC es estable y alto, fácil de operar;
7.En el proceso de procesamiento, la máquina automáticamente no tendrá inducción de material, puede optar por configurar la función de longitud del material de la cola;
8.Los materiales se pueden colocar superpuestos;
parámetros
|
Modelo |
ZX-JC300S |
|
Sistema de servoaccionamiento |
husillo de bolas |
|
Capacidad de corte de sierra |
Alto x ancho 200 x 200 mm, 175 x 210 mm, 130 x 350 mm, 20 x 400 mm según el tamaño de la hoja de sierra, como la tabla de capacidad de corte de la sierra (opcional H200 x W400) |
|
Viaje de alimentación automático |
Se pueden cubrir 1200 mm (1800/2000 mm) |
|
Precisión de entrega automática de material |
± 0.1 mm |
|
Velocidad del husillo de sierra |
900-1440Velocidad libre de RPM (se puede configurar según el tamaño real de la hoja) |
|
Potencia del husillo de la hoja de sierra |
5,5 KW |
|
Presión de aire |
1 MPa |
|
caballos de fuerza del servomotor |
1.0kw |
|
Toca la cortina |
7" |
|
Tamaño de la sierra |
Φ355~φ610 |
|
Presión de aire |
0.8-1MPa |
|
Tamaño mecánico |
3500 x 2100 x 1860 milímetros |
|
medida de embalaje |
3620 x 2220 x 2000 milímetros |
|
Peso mecánico |
2200kg |
|
Peso de navegación |
2600kg |
aplicar
Se utiliza principalmente en la industria de la construcción, encofrados de aluminio, encofrados de acero plástico, marquesinas, puertas y muros cortina de ventanas, nueva energía solar, tránsito ferroviario y otros campos, adecuados para disipadores de calor de sierra, aluminio, aluminio, cobre, PVC, materiales de acero plástico. tablero eléctrico, plástico acrílico, hierro flúor, tablero alveolar, madera y otros materiales metálicos sin hierro.
